在全球信息技术开发的心脏地带，英特尔庞大的CPU封装工厂宛如一座精密的“硅基生命”诞生地。这里不仅是处理器从晶圆走向产品的最后关键环节，更是信息技术硬件基础创新的前沿阵地。本文将带您一窥其内部运作，并探讨其在信息技术开发中的核心地位。
一、封装：从裸片到“大脑”的蜕变之旅
当一片片在晶圆厂完成电路蚀刻的硅晶圆被运抵封装工厂，真正的“成形”之旅才刚刚开始。封装，远非简单的“包装”，而是通过一系列精密复杂的工艺，将脆弱、微小的裸片（Die）与外部世界连接起来，赋予其物理保护、电力供应、信号互连和散热能力。

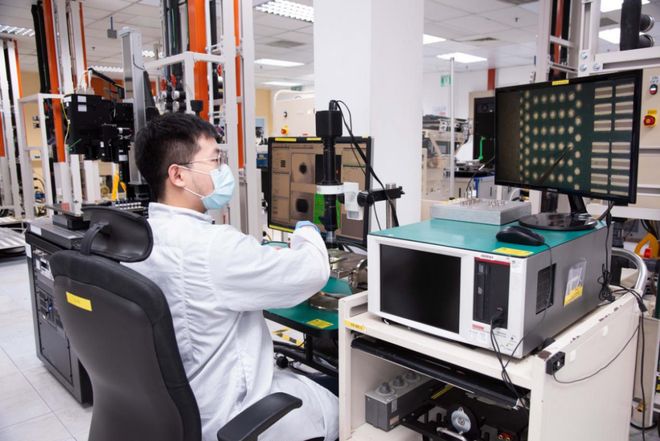

走进工厂的洁净室，高度自动化的生产线有条不紊地运行。关键的步骤包括：
- 切割与测试：整片晶圆被切割成一个个独立的裸片，并经过严格的初步测试，筛选出合格品。
- 贴装与互连：合格裸片被精准放置到基板（一种小型印刷电路板）上。通过微米级的金属导线（引线键合）或更先进的微型凸块（倒装芯片技术），建立起裸片上数千个触点与基板之间的电气连接。英特尔先进的EMIB（嵌入式多芯片互连桥）和Foveros 3D封装技术，更是在此环节实现了芯片间超高密度、高性能的立体堆叠互连，为异构计算铺平道路。
- 成型与密封：互连后的组件被注入特殊的环氧树脂材料进行塑封，形成我们熟悉的处理器外壳（集成散热顶盖），提供坚固的物理保护和散热界面。
- 最终测试与分档：封装完成的CPU将经历最为严苛的最终测试，在多种电压、频率和温度下验证其功能、性能和功耗。根据测试结果，芯片被分入不同的性能等级（分档），确保产品符合规格。
整个过程在超净环境中进行，由高度精密的机械臂、光学检测系统和计算机控制系统协同完成，是人类尖端制造技术与信息技术深度结合的典范。
二、信息技术开发的基石与催化剂
英特尔封装工厂的演进，直接驱动并反映了信息技术开发的潮流。
1. 性能突破的物理基石：随着摩尔定律在晶体管微缩方面面临挑战，先进封装技术已成为延续算力增长曲线的关键路径。通过2.5D和3D封装将多个小芯片（Chiplet）——如计算单元、I/O单元、内存等——高效集成，能够突破单一大芯片的面积和良率限制，实现更优的性能、能效和成本组合。这直接支撑了从数据中心到边缘计算的高性能处理器开发。
2. 异构计算的使能者：现代信息技术应用，如人工智能、高性能计算，需要CPU、GPU、AI加速器、高带宽内存等多种计算单元紧密协同。先进封装提供的超高带宽、低延迟互连，是构建这种“异构计算”系统级芯片（SoC）或封装系统的物理基础，使得不同工艺、不同功能的芯片能够像单一芯片般高效工作。
3. 系统集成与创新的平台：封装工厂正在从“后端制造”演变为“系统级集成”的创新平台。英特尔等公司在此将自研芯片与第三方芯片（如内存、射频模块）甚至无源元件集成于一体，为客户提供高度定制化、高度集成化的解决方案，加速了从云到端各类信息技术产品的开发周期与创新速度。
4. 智能制造与信息技术融合的试验场：工厂内部本身就是一个信息技术应用的密集区。从生产调度系统、设备自动化控制、机器视觉检测到基于大数据的良率分析与预测性维护，人工智能、物联网和数字孪生技术被深度应用，持续优化生产流程、提升良率与效率。这些实践经验也反哺了工业信息技术解决方案的开发。
探访英特尔的CPU封装工厂，我们看到的不仅是一颗颗处理器的诞生，更是信息技术硬件基础不断被重塑和强化的过程。在芯片成为数字经济时代“原油”的今天，封装技术已从幕后走向台前，与架构、制程工艺并列为驱动计算创新的三大支柱。它不仅是制造技术的巅峰展示，更是连接半导体物理世界与广阔信息技术应用未来的关键桥梁，持续为从人工智能到万物智能的宏大信息技术开发蓝图，铸造着坚实而精密的物理基石。
